產品名稱: |

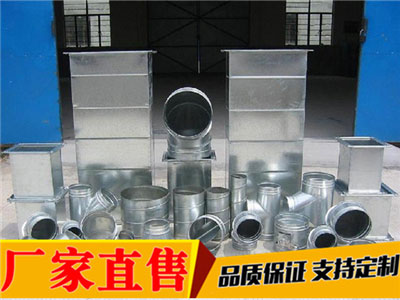

共板法蘭風管又稱無法蘭風管,其制作形式比傳統的矩形風管加工速度更快捷、更方便、更小的漏風率。 |
其優點是節省材料,減少工程投資;漏風量小,降低能耗,節省運行費用,頗受施工企業歡迎。 |
一、共板法蘭風管產品簡介 |
共板法蘭主要由角碼、法蘭夾,及與風管一體相連的法蘭連接,這種形式風管雖然造價較低(減少了角鋼用量,減少了制作角鋼法蘭的人工用量),但是實際應用起來不如角鋼法蘭牢固,漏風量也較大,且必須通過機床進行加工,手工制作幾乎不能實現它的制作,通常只應用于新風系統,空調系統等,排煙系統還是經常用角鋼法蘭連接的風管。但是人防工程是絕對不允許用共板法蘭連接。 |
二、共板法蘭風管生產設備 |
生產共板法蘭風管需要的設備有:多功能剪板機、功能咬邊機、多功能壓筋機、共板法蘭成型機、共板法蘭配套折方機、多功能角碼與勾碼沖床。 |
三、共板法蘭風管類型對比 |
1、型鋼法蘭制作: |
(1)下料;(2)打孔;(3)焊接;(4)鉆螺孔; (5)上漆防腐。 |
以上工藝制作的法蘭盤仍然存在著互換性差的問題,現象有: |
法蘭表面不平整,矩形法蘭旋轉180度后,與同規格的法蘭螺孔不重合,內邊尺寸或兩對角線的尺寸不相等超過允許的偏差等,影響風管部件在施工現場的正常組裝。偏差小的造成在安裝過程中的不必要的修改、打孔;偏差過大造成返工和浪費。 |
2、共板法蘭制作: |
標準直管由流水線上直接壓制成連體法蘭。 |
非標直管、彎頭、三通、四通、配件等下料后,在單機設備上完成TDF法蘭成型。 |
法蘭角由模具直接沖壓成型,安裝時卡在四個角即可。 |
法蘭間的連接用法蘭卡,由鍍鋅鋼板制作,經法蘭卡成型機成型后切割成統一的尺寸供安裝連接使用。TDF共板法蘭因與管道鋼板連成一體,不必像角鋼法蘭般打孔鉚接,在兩節管道的連接上用專用法蘭卡,四角加90度法蘭角后用螺栓連接。操作簡單,提高了效率,外觀平整、光滑,尺寸準確,互換性強,產品的質量穩定。 |
四、共板法蘭風管板厚標準 |
類 別 | 圓形風管 | 矩形風管 | 除塵系統風管 | |
風管直徑D或長邊尺寸b | 中、低壓系統 | 高壓系統 | ||
D(b)≤320 | 0.5 | 0.5 | 0.75 | 1.5 |
320<D(b)≤450 | 0.6 | 0.6 | 0.75 | 1.5 |
450<D(b)≤630 | 0.75 | 0.6 | 0.75 | 2 |
630<D(b)≤1000 | 0.75 | 0.75 | 1 | 2 |
1000<D(b)≤1250 | 1 | 1 | 1 | 2 |
1250<D(b)≤2000 | 1.2 | 1 | 1.2 | 按設計 |
2000<D(b)≤4000 | 按設計 | 1.2 | 按設計 | |
注:1、螺旋風管的鋼板厚度可適當減小10%~15%; | ||||
2、排煙系統風管鋼板厚度可按高壓系統; | ||||
3、特殊除塵系統風管鋼板厚度應符合設計要求; | ||||
4、不適用于地下人防與防火隔墻的預埋管。 |
五、共板法蘭風管安裝流程 |
1、共板法蘭風管組裝:當風管較短時,可一次在地面組裝而成,當風管較長時,可視安裝場地的情況,在地面分段組裝。組裝時應盡量調整風道的中心度和水平度,避免風管扭曲或上下起波,左右擺龍,每段風道不宜超過10m.組裝時,墊片應墊平,法蘭螺栓應均勻擰緊,螺母帽均朝向同一方向。 |
2、共板法蘭風管就位:風管就位前應檢查全部支架的水乎度和標高、檢查支架的牢固程度,風管就位可采用直接和吊具兩種方法。對風管斷面較小,又位置較低的可采用人工就位方法,只需搭設簡易腳手架即可。當風管斷面較大且管段較長時,可采用滑輪、倒鏈、大繩等方法吊裝。世紀星介紹為了便于風道就位,一般多采用將風道吊在腳手架上,然后再將其抬放在風道支架上的方法。腳手架應沿其風道長度方向搭設,高度和位置應適合施工操作,吊裝順序應先干管后支、立管,吊起時,吊點應牢固,兩吊點應均勻受力。垂直風管可采用人工和大繩輔助就位。調整風管保證垂直度要求。 |
3、共板法蘭風管調直:就位在支架上的風道,應撥正位置,調整風道橫平豎直,然后再按圖集要求固定。 |
六、共板法蘭風管安裝注意事項 |
1、當風管與風機連接時,應在進出風口處加軟接頭,其軟接頭的斷面尺寸應與風機進出風口一致。軟管接頭一般可采用帆布、人造革等材料,軟管長度不宜小于200,松緊度應適宜,柔性軟管可緩沖風機的振動。 |
2、當風道與除塵設備、加熱設備等連接前,應待設備安裝完畢后,按實際測繪的圖紙進行預制和安裝。 |
3、風道安裝時,進、出風日宜在風道預制時開出洞口,如需在安裝完畢的風道上現開風口,其接口處應嚴密。 |
4、當輸送含凝結水或含濕量較大的氣體時,其水平管道宜設有坡度,并在低點處接排水管。安裝時風道底部不宜出現縱向接縫,對底部有接縫處應進行密封處理。 |
5、對輸送易燃、易爆氣體的鋼板風道,在風道連接法蘭處應安裝跨接線,并與靜電接地網連接。 |
以上是的全部?jī)?nèi)容!此產品資料由軸流風機廠家整理編輯!
