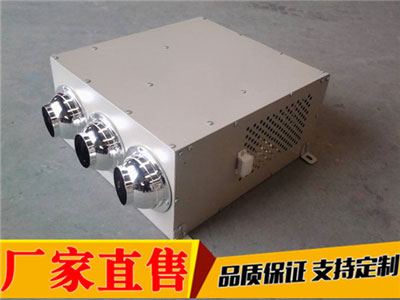

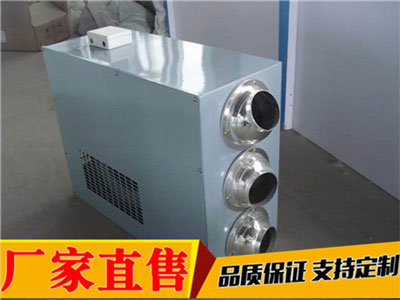

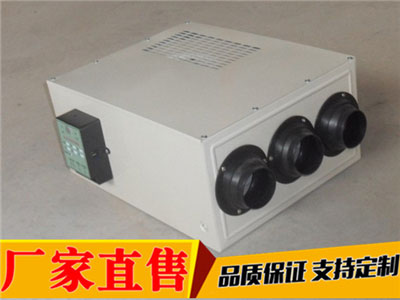

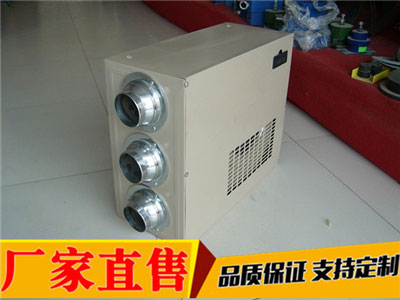

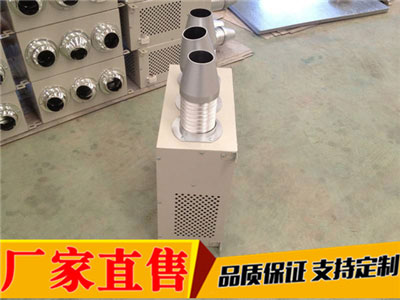

一、誘導風機概述:
又稱射流風機、接力風機。它通過誘導,進行空氣的傳遞。本身的風量很小。公共設施中常用在車庫的通風系統中,攪勻、清除局部空氣死角,使局部空氣得到改善。
主要是節省空間,誘導風機是根據高速射流誘導通風理念而設計的新型風機。由多組該風機組成的無風道誘導通風子系統可與送風風機、排風風機組成整個通風排煙系統。
二、誘導風機原理:
其工作原理是由以系統設計、適當布置的多臺誘導風機噴嘴射出的定向高速氣流,誘導室外的新鮮空氣或經過處理的空氣,在無風管的條件下將其送到所要求的區域,實現最佳的室內氣流組織,以達到高效經濟的通風換氣效果。
三、誘導風機作用:
使用無管道射流誘導通風系統時,可省去設計,制造,安裝風管及其它配套工程方面的費用,這部分費用比使用的誘導風機機級昂貴的多,而且以整個層面為通風風道,送風風機,排風風機所需要風壓比使用管道時小的多,這樣就可以選用大風量較低風 壓的風機,使所需功率降低,大幅度降低了運行成本和投資費用,當送排風機停止運轉時,誘導風機仍可運轉,起到局部通風換氣的作用。
四、誘導風機用途:
誘導風機已成為歐美、日本等工業發達國家的停車場、各種倉庫、體育場以及車間等大空間廣泛應用的一種通風設備。該通風設備已被做為一種常規地下停車場通風方式,并將其納入建筑設備設計規范,正在逐步推廣和普及。
誘導風機內置高效率離心風機,具有明顯的噪聲低、體積小、重量輕、吊裝 方便(立式、臥式均可)、維護簡單的特點,已廣泛應用于地下停車場,體 育館、車間、倉庫、商場、超市、娛樂場所等大型場所的通風。
五、誘導風機配置功能:

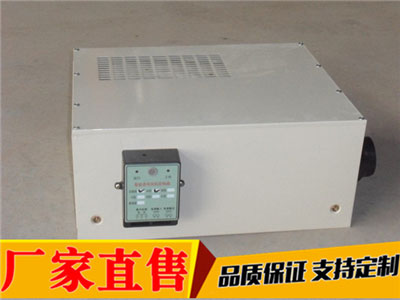

FY-Z-1智能控制器[分控] | ◇自動檢測現場CO濃度并按用戶設定值響應開、停風機。 |
◇自動檢測現場溫度變化,發現異常立即停機,30分鐘后恢復正常檢測。 | |
◇可設定CO濃度控制高值(全局起動),低值(單機起動)。 | |
◇可任意修改風機所在的區域號和機號。 | |
◇可通過遙控器開停本機及本區域所有風機。 | |
FY-J-1集中控制器[主控] | ◇在自動狀態下,監測來自分控上傳的申請信號,并向所有風機發送指令。 |
◇在手動狀態下,可執行全局開機,全局關機,單機開機,單機關機。 | |
◇風機工況查詢,可查詢區域內每臺風機的工作狀態,包括溫度,濃度,開關機等信息。 | |
◇輸出二個無源接點信號,聯動送風機及排煙風機的啟停。 | |
◇可配合無線控制模塊,聯動送風機及排煙風機的啟停。 | |
◇采作大屏幕液晶顯示器,全中文操作。 | |
◇界面首頁實時時鐘顯示,美觀實用。 | |
誘導風機專用電機 | ◇高品質的單相異步電動機配用NSK軸承,最大限度地提升了風機的使用壽命。 |
◇全封閉的電機外殼設計,防塵、防潮性能更好。 | |
誘導風機葉輪 | ◇采用多葉前向式葉輪,風機效率更高。 |
◇全金屬結構,葉輪強度好。 | |
◇葉輪表面烤漆處理,不易銹蝕,經久耐用。 | |
誘導風機蝸殼 | ◇經典的流道設計,使三個噴嘴的風量誤差不超過5%。 |
◇采用全金屬結構的風機箱體,保證了風機的整體強度。 | |
◇箱體表面采用噴塑處理,外表美觀,抗腐性能強。? | |
◇遵循離心風機設計原理,采用底部和尾部雙向進風的方式,確保風機流場更暢,風量更大、噪音更低。 | |
◇葵花型的進風口設計,美觀、大方。 |
六、誘導風機特點:
1、設計簡單、靈活:系統規劃簡單,設計變動彈性大,容易修改,出錯機會小;
2、節省空間:不需要傳統通風那樣復雜巨大的管路,最大也不過35CM口徑螺旋風管;
3、安裝簡便:無需巨大風管,施工簡單,安裝方便、靈活;安裝位置有針對性,使用方便;
4、新型噴嘴:采用撓性噴嘴可萬向調節,射流方向隨意調整,簡單方便,靈活機動;
5、高效節能:利用物理特性誘導風量,故節省電力,運轉成本低,設備體積小,安裝費用降低;
6、維護方便:誘導風機設有檢修門和過濾網,過濾網清洗方便,風機檢修、維護簡便;
7、換氣質量高:誘導氣體完全流通,不會有死角產生,降低廢氣濃度,避免污染積累,提高空氣品質。
七、誘導風機型號:

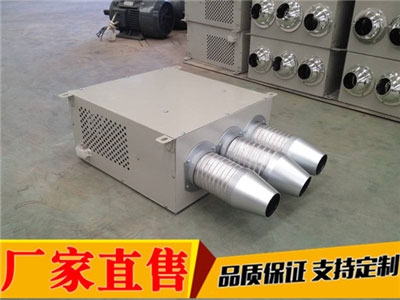

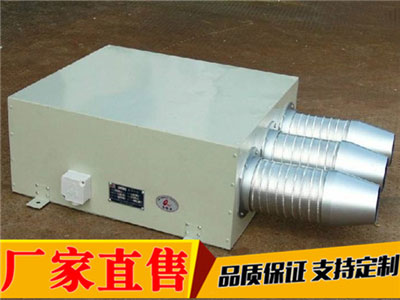

YDF系列誘導風機根據用戶不同的需要可分為兩種類型,即YDF-A系列管道式誘導風機和YDF-B系列多風機式誘導風機,管道式誘導風機由高壓風機、 小口徑螺旋風管和噴嘴組成;多風機式誘導風機由臺超薄型風機和噴嘴組成。
傳統的地下車庫通風均采用在庫內布置低速風管送排風系統,其最大的缺點是:風管斷面尺寸較大,氣體往往會聚集在遠離空氣氣流的死角處;車庫凈高普通較低,采用低速風管有壓迫感;安裝工作量大,投資較高;運行費用高。同時有的建筑由于其本身特點風管根本無法安裝。
八、誘導風機數量計算:
序號 | 誘導風機使用場合的情況送排風 | 誘導風機工作方式 | 誘導風機數量 |
1 | 空間不規則,隔墻及障礙物多,氣流滯留的場合 | 自然進風,機械排風 | 100平方米/臺 |
2 | 隔墻及障礙物多,但通排風氣流易形成 | 自然進風,機械排風 | 150平方米/臺 |
3 | 隔墻及障礙物少,通排風氣流較理想 | 機械進風,自然排風 | 200平方米/臺 |
4 | 無障礙物,只有低矮的停放物 | 機械進風,自然排風 | 250平方米/臺 |
九、誘導風機電機、蝸殼:
1、可提供電壓:200-240V;頻率:50/60Hz;電機轉速可按用戶要求分為單速、雙速、三速;高檔輸出功率。
2、與普通及變頻壁掛式空調器室外機風扇配套使用。
3、電機采用“NSK”軸承低噪音滾動軸承,設計壽命萬小時。
4、轉軸經調質并鍍鎳合金,機殼采用優質鋼板拉伸并經防銹電鍍鋅處理。
5、電機效率高,噪音低,振動小。
6、采用“雙旋靜音蝸殼”技術,以及獨有的“CPS無阻力導向原理,使出風更順暢,吸力更強勁,噪音更低。是目前世界上最先進的空氣置換系統。
十、誘導風機選型列表:
風機型號 | 末端控制風速 | 射程(水平) | 使用車庫類型 |
FYA- 3-Z | 0.5m/s | 8 ?10m | 單層車位,雙向車道的汽車庫。 |
FYA-3B-Z | 8 ?10m | 雙層機械車位,雙向車道的汽車庫,安裝高度>3.5m。 | |
FYA- 2-Z | 10 ?12m | 單層車位,單向車道的汽車庫。 | |
FYA-2B-Z | 10 ?12m | 雙層機械車位,單向車道的汽車庫,安裝高度>3.5m。 | |
FYA- 1-Z | 12 ?14m | 用于車庫的連通道。 | |
FYA-1B-Z | 12 ?14m | 用于車庫的連通道,安裝高度>3.5m。 |
十一、地下停車場誘導風機布置:
1、以每個防火分區為一個誘導通風系統進行設計考量,在排風口與進風口之間利用誘導風機形成活塞式“氣墻”進行排風。
2、設置主流場:為設置出穩定的活塞式空間,將車庫中的車道作為布置誘導風機的主流場。
3、設置輔流場:在車位上布置誘導通風風機與主流場風機形成一定夾角以形成輔助流場。
4、防止氣流短路:由于地下車庫中送回風豎井的布置需綜合考慮,所以有時送,排風口相距很近,這時就需要利用風機來虛擬分隔,設置流程,防止短路。
5、“接力”方式傳遞誘導“氣墻”:每臺誘導風機縱向間距可按末端控制風速不小于0.5m/s考慮,即8-9米為“接力”段。
6、集中控制器擺放:應盡量放置于其所控制分區的中間。
7、對主排風機的信號:集控器可輸出一無源通斷信號給主排風機,以控制主排風機啟停。
8、BA的連接:將每一分區內的集中控制器利用一根五類雙絞線并聯到BA主機,由廠家提供控制軟件(或通訊協議原代碼)及信號轉換器,實現遠程監控。
十二、誘導風機維護:
1、使用環境應經常保持整潔,風機表面保持清潔,進、出風口不應有雜物,定期清除風機及管道內的灰塵等雜物。
2、只能在風機完全正常情況下方可運轉,同事要保證供電設施容量充足,電壓穩定,嚴禁缺相運行,供電線路必須為專用線路,不應長期用臨時線路供電。
3、風機在運行過程中發現風機有異常聲、電機嚴重發熱、外殼帶電、開關跳閘、不能啟動等現象,應立即停機檢查。為了保證安全,不允許在風機運行中進行維修,檢修后應進行試運轉五分鐘左右,確認無異常現象再開機運轉。
4、根據使用環境條件下不定期對軸承補充或更換潤滑脂,為保證風機在運行過程中良好的潤滑,加油次數不少于1000小時/次封閉軸承和電機軸承,加油用zl-3鋰基潤滑油脂填充軸承內外圈的2/3.嚴禁缺油運轉。
5、風機應貯存在干燥的環境中,避免電機受潮。風機在露天存放時,應有防御措施。在貯存與搬運過程中應防止風機磕碰,以免風機受到損傷。
十三、誘導風機執行標準:
《室內空氣質量標準》 GB/T 18883-2002;
《公共建筑節能設計標準》GB50189-2005;
《暖通空調設計規范》GB 50736-2012;
《工作場所有害因素職業接觸限值》GBZ2-2002;
十四、誘導風機生產廠家:

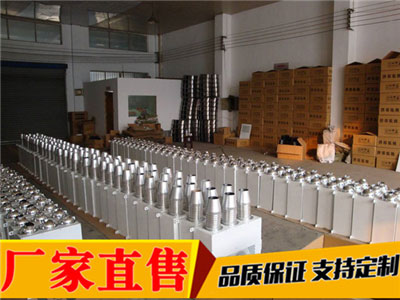

德州嘉恒環境科技有限公司——您身邊的通風設備制造專家,公司坐落在山東省德州市武城縣魯權屯開發區,初建于2002年,占地5萬平方米,擁有員工200多人,集通風設備產品的研發、設計、生產、銷售、安裝及維護于一體的大型現代化企業,是中國制冷空調工業協會命名的“德州?中央空調城”的支柱企業。
以上是的全部內容!此產品資料由軸流風機廠家整理編輯!
